Phased Array + Cobra

- Tem como princípio a interação construtiva e destrutiva da onda;
- O Phased Array é um mosaico de cristais, onde é possível controlar eletronicamente o pulso de cada cristal;
- As saídas dos pulsos ultrassônicos ao longo do arranjo são com tempo ligeiramente variadas, de modo que as frentes das ondas geradas se somam;
- Normalmente, os pulsos são gerados em grupos de 4 a 32 elementos para melhorar a sensibilidade, aumentando a abertura do feixe, reduzindo a propagação de   ondas indesejadas,  permitindo assim uma melhor focalização.

  • Construção do transdutor do Phased Array
  •

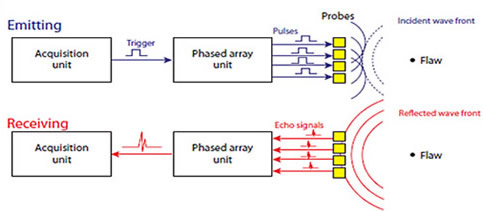

  • Princípios Físicos - Formação do feixe
  • Convencional monocristal   Phased Array - Multicristal

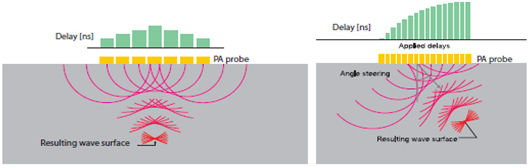

  • Princípios Físicos - Princípio da focalização do feixe
  •
  • Princípios Físicos - Princípio da focalização do feixe
  •
      Uma programação precisa permite a criação de interferências construtivas, direcionando e focalizando o feixe sônico. A tecnologia Phased Array permite:

    - Deflecção Eletrônica do feixe
    - Escaneamento eletrônico, Linear e/ou Setorial do Feixe


  • Varredura eletrônica

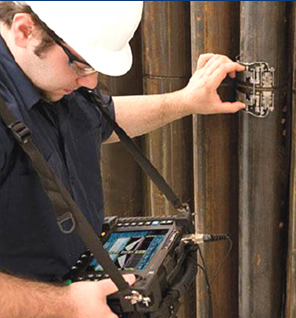

  • Scanner Cobra

  •

    Opera em conjunto com o Phased Array e foi especialmente desenvolvi-do para avaliação de integridade de soldas de tubos de caldeira.

  • Aplicação

  • A técnica de US Automatizado Phased Array com a utilização do scanner Cobra é ideal para inspecionar tubulação de diâmetro de 7/8  a 4,5 polegadas, com espessuras de 4,5 a 9,5mm e espaço entre tubos a partir de 12mm.

  • Vantagens

  • 1. O scanner Cobra substitui com vantagens a radiografia industrial, uma vez que não há necessidade de isolar a área e pode trabalhar em paralelo com
         outras atividades de manutenção, evitando atraso de cronograma de parada.
    2. Opera em conjunto com o Phased Array, com registro permanente das inspeções e de acordo com normas nacionais e internacionais como o código ASME.
    3. Capacidade de armazenar registros de 100% da solda.
    4. Produtividade em torno de 30 a 40 juntas / dia.
    5. Podem ser utilizados dois probes de Phased Array em uma única varredura.
    6. A distância entre probes pode ser ajustada de 0 a 45mm.
    7. Pode ser manipulado a partir de um lado do tubo
