GUL - Guided Ultrasonics Lambware |
 |

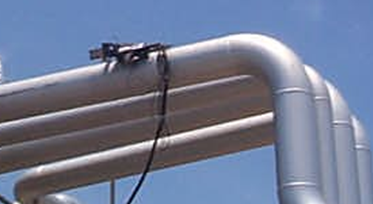

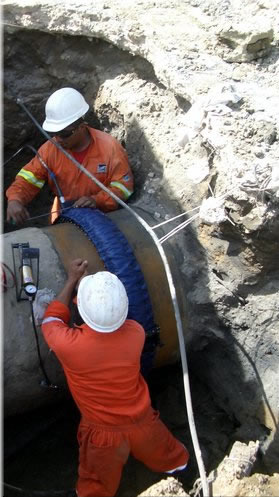

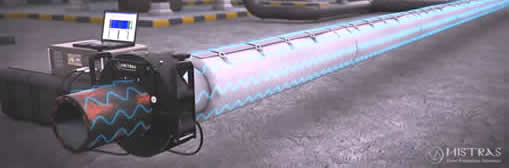

Ondas Guiadas de Ultrassom (GW-UT), ou Ondas Superficiais Guiadas de Ultrassom (GUL) avaliam a condição de tubulações metálicas, para determinar a perda de espessura, por meio da introdução de um sinal ultrassônico que percorre longas distâncias e é refletido com a ocorrência de uma descontinuidade. Especialmente indicado para avaliações globais em tubulações com a finalidade de determinar a natureza, forma e localização de perdas de espessura em tubulações aéreas, isoladas, pipeway e piperack, curtas travessias (2 a 5 m) e outras. Um anel de transdutores é fixado ao redor do tubo e a inspeção ocorre até 60m em cada direção. Podem ser avaliados longos comprimentos de dutos, especialmente quando o acesso for limitado. É empregado de modo geral em longos comprimentos de tubos e tubos isolados. Indicações relevantes A classificação é baseada na quantidade de energia refletida quando comparada com um refletor de referência fixo (soldas, flanges); e também pela extensão do refletor ao redor da circunferência (corrosão de ponto de contato com extensão de 1/4 ao redor do tubo). Esses parâmetros são conhecidos como ECL – Perda Estimada da Seção Transversal (Estimated Cross section level) e Extent – Extensão Circunferencial (Circumferential Extension). Além disso, essas características são apresentadas como Linha Negra (Black Line) para ECL e Linha Vermelha (Red Line) for Extent nos Gráficos de Características do GUL. Com a combinação das reflexões de ambos, ECL e Extent, pode-se atribuir valores, como Severo, Intermediário ou Baixo. Essas Classificações estão indicadas nas tabelas GUL Tabelas de Reflexão (Feature Tables) e Texto do Relatório (Report Text), como: |
|
|
|||||||||||||
De posse das indicações e mapeamentos destes locais nas tubulações, será necessária a inspeção complementar com ultrassom para localizar e medir as espessuras existentes e permitir a tomada de decisão sobre se a tubulação sofrerá reparos, ou se permanecerá em serviço. |
 |
As técnicas de inspeção global em tubulações (GUL e PIG) precisam ser complementadas com o ultrassom C-Scan para mapeamento preciso das regiões com perda de espessura. A imagem ao lado é uma composição das varreduras realizadas em diversos pontos da tubulação, a qual foi, na sua totalidade, previamente inspecionada com o GUL. Podemos observar a presença de descontinuidades com características de redução de espessura significativas localizadas na geratriz inferior. Na região indicada pelo ensaio GUL foi registrada a presença de descontinuidade com característica de redução de espessura significativa. A menor espessura remanescente registrada nesta descontinuidade é de 5,42mm, o que corresponde a uma redução na ordem de 14,65% em relação à nominal. |
 |
 |
.png) |

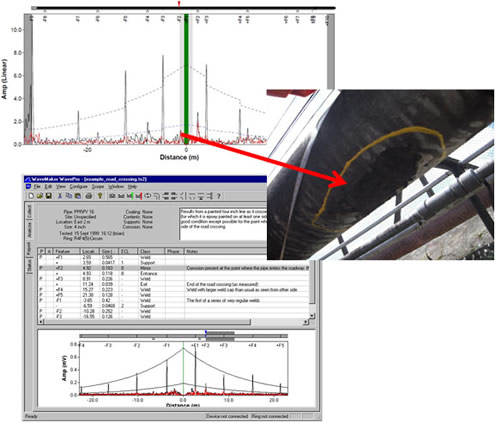

| Resultado da inspeção através de ondas guiadas (GUL). |
 |
 |
A imagem do ultrassom C-SCAN ao lado é uma composição das varreduras, onde podemos observar a presença de descontinuidades com características de redução de espessura significativas localizadas na geratriz inferior. |
